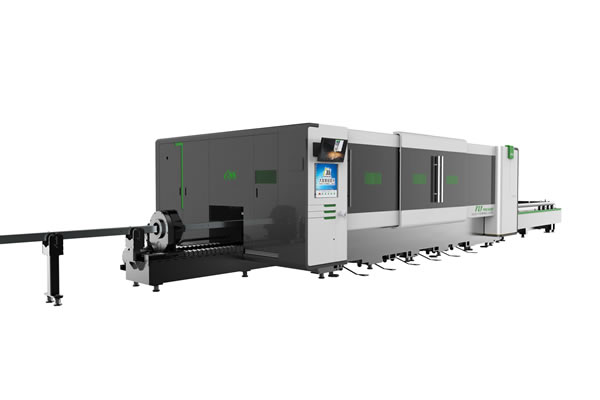

ماكينة القطع بألياف الليزر FLY Pro4020/6020

ماكينة القطع بألياف الليزر FLY Pro4020/6020

المواد القابلة للتطبيق
الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الألمنيوم، النحاس الأصفر والمواد المعدنية الأخرى.

المواصفات الفنية
مساحة العمل 4000*2000مم/6000*2000مم وزن الماكينة 8t/10t
طاقة الليزر 1000/1500/2000/3000/4000/6000W الأنابيب القابلة للتطبيق قطر دائرة القطاع المحدد أقل من أو تساوي 160 مم
شوط المحور X 4010مم/6010مم أقصى وزن لقطع العمل من الأنابيب 100 كغم
شوط المحور Y 2050مم شوط المحور X1 (شوط الطاولة الدوارة) 1500مم
شوط المحور Z 300مم أقصى سرعة تموضع لمحور X1 80(متر/دقيقة
دقة إعادة التموضع لمحوري X\ Y ±0.03مم/m أقصى سرعة تموضع لمحور A 100rpm
أقصى سرعة ارتباط لمحوري X\Y 140 (متر/دقيقة دقة التموضع لمحوري A\ B ±10مم
أقصى تسارع للتموضع 1.4g الأبعاد الكلية (الأبعاد الكلية لا تشمل أنابيب القطع) 13m*3.6m*2.05m (11m*3.6m*2.05m) 17.5m*3.6m*2.05m (15m*3.6m*2.05m)

عينات من استخدامات الليزر:

الخصائص
1. منصة العمل الخاصة لماكينة قطع الأنابيب بالليزر اختيارية. الأنبوب والصفيحة المعدنية يمكن استبدالهما بسهولة. تصميم التقارن الأمامي يضمن قابلية التشغيل الجيدة وسهولة الوصول الجانبي.
2. نقطة معالجة قطع الأنابيب تضبط في داخل غلاف الأمان للحفاظ على سلامة المشغلين.
3. آلية قطع المواسير يمكنها تغذية 1.5 متر من الأنابيب في نفس الوقت. والمقطع القادم سوف تتم تغذيته بعد قطع الجزء الأخير، والطول الكلي لأنبوب المادة الخام يمكن قطعه ومعالجته.
4. الفكوك المختلفة تتكيف مع الأنواع المختلفة من أنابيب الفولاذ، مثل الزاوية، القناة وفولاذ شكل I.
5. ماكينة قطع الأنابيب بألياف الليزر بالتركيبة القنطرية ذات الرف الملحوم ذو القوة العالية، المعدة خضعت لمعالجة إزالة الأجهادات لتحقيق المتانة الجيدة والتقليل من التشوه.
6. نظام محرك المؤازرة للتشغيل بدقة عالية والمشترك مع آلية الحركة ذات الدقة العالية لتحقيق دقة التركيب العالية، عزم الحركة العالي، أنخفاض معدل الخطأ في الحركة والأداء الديناميكي الممتاز.
7. قاعدة البيانات الفنية المدمجة والتشغيل البسيط.
8. جهاز الحماية الخارجي الأمن والموثوق يحقق تصميم القفل الأمن ليحقق السلامة العالية
