آلة قطع الأنابيب بالفايبر ليزر Hy

آلة قطع الأنابيب بالفايبر ليزر Hy

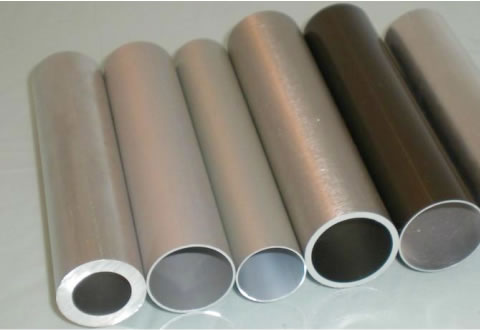

المواد القابلة للتطبيق:
أنابيب الفولاذ الكربوني، أنابيب سبائك الألمنيوم، مواسير الفولاذ المقاوم للصدأ، أنابيب التيتانيوم والخ.

المواصفات الفنية:

منطقة العمل (الطول×قطر الأنبوب) 9532 6522 6532
9500mm×φ20-310mm,
9500mm×□20-220mm
6500mm×φ20-210mm,
6500mm×□20-150mm
6500mm×φ20-310mm,
6500mm×□20-220mm
قطر الدائرة المحيطة للمقطع لا يزيد عن φ210mm قطر الدائرة المحيطة للمقطع لا يزيد عن φ310mm
شوط المحور Z 200mm 150mm 200mm
شوط المحور X 330mm
شوط المحور Y 10050mm 7050mm 7050mm
شوط محوري A/B دوران غير محدد
دقة التموضع لمحوري X/Y ±0.05mm/1000mm
دقة إعادة التموضع لمحوري X/Y ±0.03mm
دقة التموضع A/B ±30"
دقة إعادة التموضع A/B ±10"
أقصى سرعة للتموضع لمحوري X/Y 100m/min
أقصى تموضع لمحور A 70rpm
طول حزمة التحميل 2500-6500mm (قياس الطول آلياً)
طول القطع 0-3000mm
وزن الماكينة 10000kg 7500kg 7500kg
قوة التثبيت لظرف الفكي الأحادي 175Kg 145Kg 145Kg
أبعاد الماكينة (L*W*H) 12m*4.3m*2.8m
الطور\الجهد\التردد 3/380V/50Hz
تصنيف الحماية IP لمصدرالطاقة الكهربائية IP54

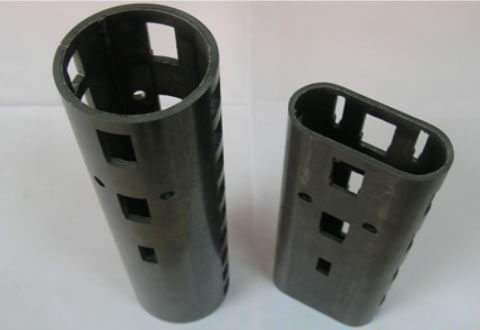

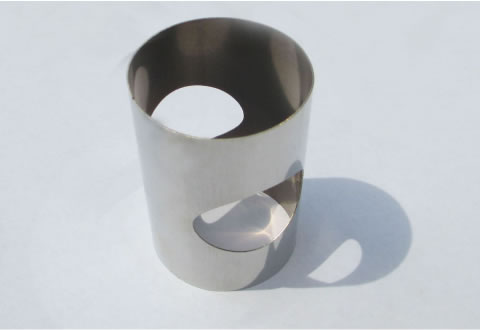

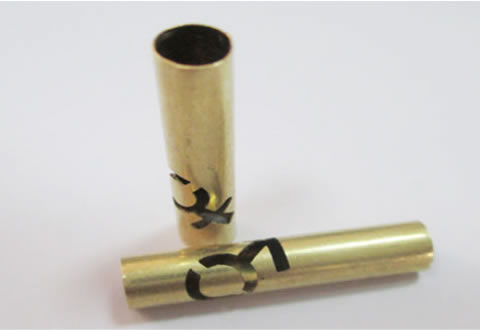

عينات من استخدامات الليزر:

الخصائص:
1. نوافذ OS وفقاً لنظام التحكم العددي PA. منصة العمل لقطع المواسير الخاصة تكامل نماذج وظيفة القطع بالليزر مع واجة الاستخدام السهلة.
2. برنامج قطع المواسير المهني هو من التقنيات الرئيسية لماكينة قطع الأنابيب بالتحكم الرقمي، حيث يوفر بشكل كبير في المواد الخام، وضمان كفاءة القطع العالية وتحقيق "القطع بزمن كامل، القطع بكفاءة عالية".
3. رأس القطع بألياف الليزر السعوي يتميز بالتفاعل الحساس، دقة الحساسية العالية والموثوقية العالية والاستقرارية.
4. جهاز دعم الأنبوب المتداول الخاص سوف يتلامس باستمرار مع سطح الأنبوب عند التحميل أو التدوير. يتم ضبط قوة الدعم وفقاً لمواصفات الأنبوب لمنعه من السقوط، التقليل من محور التأرجح وتعزيز دقة القطع.
5. تحميل الحزمة الآلي يقلل من الحاجة لليد العاملة ويزيد من الكفاءة.
6. نظام التحديد الأوتوماتيكي لقطاع الأنبوب يحقق تحميل الأنابيب المختلطة، التوجية الآلي لنوع الأنبوب، استرجاع قاعد البيانات الفنية بشكل تلقائي وإقتراح إجراءات المعالجة الآلية.
7. قاعدة البيانات الفنية للقطع الكامل مع لوحة التشغيل سهل الاستعمال مع نمط التشغيل بزر واحد وفقاً لنوع الأنبوب أو التعديل السهل للمتغيرات الخاصة في اللوحة.
8. الصمام التناسبي لمحرك السيرفو ذو الدقة العالية يمكنه الضبط الدقيق لضغط الغاز المساعد في القطع وقوة التثبيت لفك الظرفي لتحقيق الأداء الأمثل.
9. سرعة التموضع الخطي للأنبوب تصل إلى 100 متر لكل دقيقة وسرعة التموضع الدائري تصل إلى 120 متر لكل دقيقة.
